オウルテック 2.5インチ→3.5インチ 変換 ブラケット OWL-BRKT04 購入。


はじめに

我が家に使用しないノートパソコンがありまして
デスクトップパソコンの HDD 容量が圧迫してきたので

使用していないのならデスクトップパソコンで HDD を使用しよう。
という感じで内蔵しようとしたら

色々と、部品といいますか
必要のようなので購入してみました。

【 目次へ戻る 】

2.5インチHDD (SSD) につける部品

それでは用意した物を。
デスクトップには 3.5インチの HDD ( SSD ) が内蔵されていると思いますが
※3.5インチ HDD は揚げ豆腐大ぐらい

その箇所に 2.5インチの HDD を突っ込むと
横幅が足りなくて宙づりです。

そこで板みたいなのを購入して敷いて
HDD を乗せます。

オウルテック 2.5インチHDD/SSD用→3.5インチサイズ変換ブラケット ネジセット付き ブラック OWL-BRKT04(B)
[ Amazon ]

あとはマザーボードと HDD をつなぐケーブル。

UGREEN SATA ケーブル【3本セット】シリアルATA3ケーブル
6Gbps対応 SSD/HDD増設 ラッチ付き 45cm

[ Amazon ]

最後に HDD へ電源供給する電源ケーブルですか。
これは内蔵電源に予備があれば接続するだけ。
自分は電源は以下を使用しております。

サイズ 80PLUSブロンズ取得ショートタイプATX電源
剛短3プラグイン500W SPGT3-500P


簡易レビューが以下にあります。
交換簡単 SCYTHE サイズ ATX電源 剛短3 500W SPGT3-500P を購入。

【 目次へ戻る 】

オウルテック OWL-BRKT04 商品画像

商品が2つあるので順番に画像を

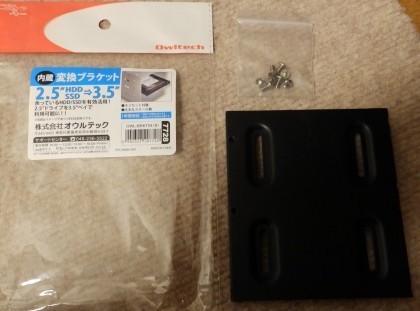

最初は 2.5インチHDD/SSD用→3.5インチサイズ変換ブラケット。

オウルテック OWL-BRKT04(B)

梱包はシンプルにビニールに入っているだけ。
まあ、スチールなので意図的に力を加えなければ大丈夫。


詳しい説明 ( クリックで拡大します )


この面に HDD を置き、裏からネジで留めます。
※ネジは HDD を固定に4本、ブラケットを固定に4本同梱
 短いのが前者に、長いのが後者用


横から、特にゆがんでいるとかはない。


そんなに重くはなくて丈夫そうです。

色々な商品がある中でこれに決めたのは
スチール製なのでネジ締めで割れない・溶けないのと
下側からネジが締められる事、

塗装がしてあるので錆びないだろうとの3点です。

【 目次へ戻る 】

UGREEN SATA ケーブル 商品画像

次は HDD ( SSD ) に差し込んでデータを流すケーブルの画像。

UGREEN シリアル ATA3 ケーブル 6Gbps対応 ラッチ付き

画像では1本ですが上の方のリンクの商品は
3本入りと書いてあれば3袋入ってます。


結構しなやかで 45cm もあるので
ケースの中でクネクネできます。


横から。
ラッチ付きなので HDD ( SSD ) にカチッと差し込めば抜けません。


上から ( 下? )


これも購入の決め手は

デスクトップパソコンで使用しているケーブルが
もう5年ぐらいになるので取り外して劣化していたら
取り替えようかなと思いまして

700円のを2本買うとちょっとお高い。
650円程度で3本のがあったがちょっと安すぎて不安。
1000円程度で3本なら?大丈夫かなと。

あとアマゾンのレビューの方で
デスクトップ用の部品を作っている会社とあり
それなら大丈夫そうかな、という感じで。

【 目次へ戻る 】

装着画像

それでは HDD をブラケットに装着します。

取り付けた 2.5インチ HDD は以下です。

HGST(エイチ・ジー・エス・ティー) Travelstar 500GB パッケージ版 2.5インチ 5400rpm 8MBキャッシュ 7mm厚 SATA 6Gb/s 【3年保証】 0S03794
[ Amazon ]

簡易レビュー。
ノートパソコン 東芝 Dynabook B451E のHDDを交換。

それでは画像です。
パソコンの横を開けて穴が合うかです。
ピッタリですね。

上の 3.5インチの HDD ともほぼ同じです。


2.5インチのネジ穴の位置です。
矢印のある箇所が HDD のネジ穴です。
これもピッタリ。


付属のネジで締めますとネジが奥まで回らず
0.5mm ほど浮きます。

ギッチリ閉めればもっと奥にネジが入るかもしれませんが
ネジ穴がなめる ( 潰れる ) と困るので妥協。


ケーブルを接続、直線ケーブルなら問題ない。
L字でも多分大丈夫な気がしますが絶対ではないです。

※パソコンの奥に L字ケーブルがあるので
 入れてみようかと思いましたが
 ケーブルを取り外せなかったので、断念しました。

ラッチがついているのでカチッとはめれば取れません。
接続も堅すぎず緩すぎず。


裏から、HDD を一番右へ寄せた画像になります。


こんな感じで入りました。
上が 3.5インチ、下が2.5インチです。


取り付けはネジを回すだけです。
ただ一番下のこの箱に取り付けるのに


最初パソコンにつけたまま入れようとしたら
入れるのに中々手こずりまして

取って入れたら数秒で入りました。
急がば回れのようです。

ネジは普通に止まりました。
HDD の固定と上のケースに固定の8本全部大丈夫。

最後にパソコンの電源ケースから伸びている
ケーブルを HDD につなげて終了です。

この時、データと電源のケーブルが
各1本ずつつながっているのを確認しましょう。
※足りないと当然動かないし、また開けるの面倒ですから


とまあ、こんな感じで 2.5インチの HDD を取り付けて
デスクトップパソコンに繋ごうでした。

電源を入れた所、普通に認識しました。
問題なし。

最後に。
パソコン内部に手を入れる場合はどこかに触って
静電気を逃がしたり

内部で素早く手を動かすと
他の部品に手がぶつかって切れて

手がー!

という事態にもなりますので
時間に余裕を持って慎重にすると
初めてでもうまくいきます。

以上。
